歡迎光臨蘇州歐斯姆電器設備有限公司官方網站
當前位置：首頁>產品中心>可控硅直流電源系列> 加熱電源（整流器）

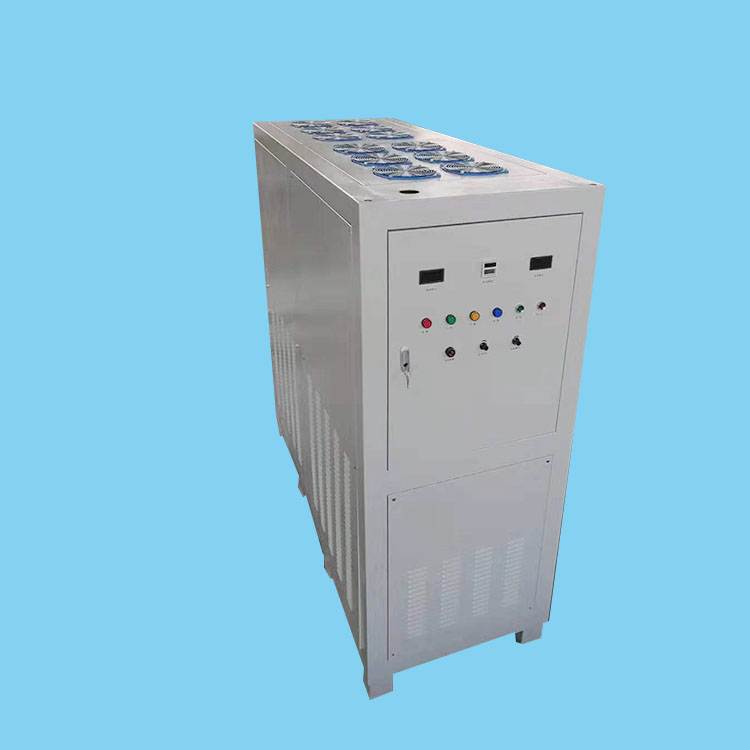

加熱電源（整流器）

產品系列：可控硅直流電源系列

產品簡介：產品簡介： 可控硅加熱電源采用三相交流供電 ,輸出采用六相五柱式整流變壓器與六相整流系統組成,形成六相整流調電壓及調電流，經過LC濾波，輸出高質量的直流電源提供給負載工作。應用于需要高質量的直流電源的領域；電源具有穩壓穩流輸出控制功能。系統保護功能完善、抗干擾能力極強，可靠性高。操作簡潔、人性化設計，自動化程度高，電源的設計和制造遵循IEC國際電工相關技術標準和國家相關行業技術標準。

訂購熱線:181-1260-8910
  • 產品介紹
  • 功能特點
  • 產品用途
  • 技術參數

    產品簡介：

    可控硅加熱電源采用三相交流供電,輸出采用六相五柱式整流變壓器與六相整流系統組成,形成六相整流調電壓及調電流，經過LC濾波，輸出高質量的直流電源提供給負載工作。應用于需要高質量的直流電源的領域；電源具有穩壓穩流輸出控制功能。系統保護功能完善、抗干擾能力極強，可靠性高。操作簡潔、人性化設計，自動化程度高，電源的設計和制造遵循IEC國際電工相關技術標準和國家相關行業技術標準。

    1、采用模塊化結構，獨立操作顯示、靜電噴涂防護、外形美觀，結構堅固。

    2、元器件選用余量大、承載能力強，壽命長。

    3、電路高集成化，抗干擾能力強，故障率低。

    4、具有軟起動、缺相保護、過欠壓保護、過流保護、過熱保護等功能、電子峰值電流檢測器；觸摸屏顯示。

    工作原理：

    1. 主電路三相380V交流電源通過空氣開關及交流接觸器組成的控制通斷及過流保護電路，對整機供電電源進行關斷控制，可將保護信號對交流接觸器進行通斷控制，形成整機保護，并且使停機狀態下零功耗。再將該交流電源送至整流變壓器的一次側，感應耦合產生的交變磁場使隔離的副邊繞組形成六相交流電壓進入由可控硅濾波電抗器組成的三相全控橋式可控硅整流電路及濾波電路，通過可控硅觸發電路對可控硅進行控制，使輸出直流電壓無極可調，產生的低紋波直流電提供給負載。

    2. 控制單元由交流接觸器及控制按鈕組成的自鎖電路對供電電源進行控制通斷，并且由電流互感器、電流繼電器及繼電器組成的過流保護電路對主交流接觸器進行控制，形成完整的通斷保護控制單元。

    3. 觸發控制單元核心電路由我公司自行設計生產的KCD-3MC專用集成觸發電路板組成。采用德國西門子專用集成電路TCA785，將給定信號及反饋信號通過PI調節運算放大電路進行比較后由TCA785處理，提供給可控硅準確的觸發信號，內含穩流、穩壓、軟起動、缺相保護、過欠壓保護等功能。


      技術參數：

      輸入

      額定電壓

      三相AC380V

      電壓范圍

      380V±10%

      頻率

      50HZ±5%

      輸出

      電壓范圍

      0~100VDC  （任選）

      電流范圍

      0~50000ADC（任選）

      功率范圍

      5KW-2000KW（最大功率不超過2000KW）

      工作模式

      恒壓模式（限流）/恒流模式（限壓）

      （電壓電流雙調節兩種模式自動切換）

      類型

      可控硅移相調壓整流

      穩壓精度

      ≤±1%

      穩流精度

      ≤±1%

      紋波系數

      ≤2%

      操控顯示

      顯示內容

      運行狀態 / 故障狀態 / 過熱狀態顯示

      輸出電流，電壓顯示

      操作功能

      輸出啟停。

      輸出電壓電流設定

      電流顯示精度

      ＜±1%

      保護

      輸入保護

      電源輸入過壓、欠壓、缺相等；

      輸出保護

      電源輸出過流、短路、過載等；

      過溫保護閥值

      85℃

      使用方式

      24h連續運行

      可靠性

      主要器件

      采用南車時代可控硅器件、可靠穩定。

      使用壽命

      ≥10年

      效率

      ≥85%（額定功率條件下）

      綜合特性

      功率因數

      ≥0.9（定格時）

      噪音

      ＜70dB

      進出線方式

      機柜前部下側進線，機柜后部銅排輸出

      時間控制

      0-99.99小時（任選）

      輸出換向

      電子換向或機械換向（配選）

      冷卻方式

      風冷、水冷、油冷

      防護等級

      IP21，電路板三防和整機防護處理

      絕緣等級

      B級

      環境溫度

      0℃~40℃

      環境條件

      存儲溫度

      -25℃~50℃

      工作濕度

      ≤90%

      海拔高度

      ≤2000m
